UI与逻辑分离设计
by adie
2006-12-05 21:32:27
2006-12-05 21:32:27
UI(User Interface) 即用户接口，指计算机程序和用户交互的部分。逻辑则表示程序中完成实际功能的部分。UI 发展到今天，主要分为 GUI 和 CUI 两大主流。GUI 程序简单直观，对用户要求较低。相对于 GUI 方式，CUI 程序通常有更高的效率(在远程控制时尤其如此)，能完成更为复杂的功能，能更好的和其他程序交互，但需要用户记住大量的命令和参数，对用户要求较高。基于这些考虑，我们有时往往需要提供 GUI 和 CUI 两种方式的接口，以便于不同层次的用户在不同的情况下使用。
要提供两种方式的接口，通常需要把 UI 和逻辑部分严格的分开，让不同的 UI 使用同一份逻辑。如若不然，必然会使程序中出现大量的重复代码，造成维护上的困难。关于如何让两种方式的 UI 使用同一份逻辑不在本文的讨论之列，本文主要讨论 UI 和逻辑的分离。
首先，逻辑部分需要从 UI 中获取消息，并将信息反馈给 UI，所以逻辑层是依赖于 UI 层的：
其次，在 GUI 中，用户可以通过用户界面来调用一段逻辑功能，所以导致 UI 也依赖于逻辑层：

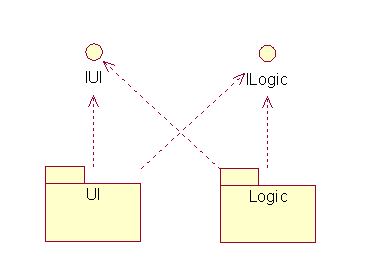

呃，这是一个非常郁闷的循环依赖问题。当然，和所有的循环依赖问题一样，我们可以通过抽象接口的方式来解决这种直接的循环依赖：
不过这种方式给我的感觉象是掩耳盗铃，虽然在技术上消除了循环依赖，但其内部循环依赖的本质并未改变。为了从本质上消除这种循环依赖，我们先来对 UI 的功能进行分类:
1. 信息输入。这部分包括 GUI 中的 EditBox, CheckBox, Radio, View… 等等；CUI 中的命令行参数，运行时的输入等等；以及都可能有的配置文件，输入文件等等。
2. 信息反馈。这部分包括 GUI 中的 MessageBox, EditBox, Static, View…等等；CUI 中的 stdout, stderr 等等；以及都可能存在的输出文件等等。
3. 命令输入。这部分包括 GUI 中的 Button, Menu, ToolBar… 等等；CUI 中的程序启动，程序运行过程中的 Ctrl+Break 之类的指令，以及一些交互式 CUI 中模拟的命令等等。命令 UI 总体上是反应了一种消息机制，这通常只是 GUI 方式中使用的，CUI 较少使用。

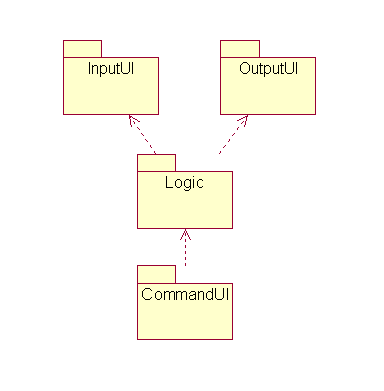

将 UI 分为三部分之后可以看出，逻辑层是依赖于信息的，命令是依赖于逻辑的，这些依赖关系都是单向的。为此，我们可以将 UI 与逻辑分为三个层次，而不是两个：
这看上去似乎很优美了，但却有些脱离实际。在这种设计中 UI 被分成了两部分，分别位于最上层和最下层，但现实中为了使用户能更好的操作，通常是一组相关功能的信息输入，信息反馈，命令输入放在一起的，它们之间有比较强的关联关系，如果强制把他们分得天各一方将会导致其他的一些问题。
通过上面的分类可以看出，导致 UI 和逻辑分离复杂化的原因是命令UI，而命令UI是在 GUI 中出现的。我们可以对比 C++ stream 框架和 MFC 的文档视图结构框架来看看其中的区别：C++ stream 可以看作是一个 CUI 中对 UI 与逻辑分离的一个实现，使用的时候只会在逻辑中使用 stream，而不会在 stream 中使用逻辑，这是一种单向依赖，其实现也是十分的简单优美，易于使用。MFC 文档视图结构是在 GUI 中对 UI 与逻辑分离的一个尝试，但在其中文档会用到视图，视图也会用到文档，是一种循环依赖关系，其实现也较为复杂，不易理解，有时仍然会出现逻辑和 UI 绞在一起情况。
